Fabrication d’un étrier support de sondeur Lowrance HDS 10

Horizon Nautique s’est décidé à faire un support de sondeur pour HDS 10 sur mesure et à vous faire partager les images de sa réalisation qui pourrait vous servir.

Les supports de sondeur fixes, orientables ou encore pods de marque Tallon, Ram Mouts ou encore Seaview, revendus par MC-Technologies auraient très bien pu faire l’affaire mais nous avions quelques contraintes à respecter que ne nous offraient pas ces supports, à savoir épouser correctement l’inclinaison du parebrise, la mise à l’abri de l’unité Sondeur et le fort dégagement de l’entrée de la cabine du bateau.

Nous avons donc opté pour la fabrication d’un étrier de forme standard mais sur-mesure et renforcé.

Niveau demandé pour réaliser un support sondeur Lowrance HDS 10 sur mesure

  • Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

    Fabrication d’un étrier support de sondeur Lowrance HDS 10

    Niveau de bricolage recommandé : Bon

  • Nombre d’outils et de quincaillerie utilisés : Assez important
  • Temps de réalisation (si niveau de bricolage bon) : 2 jours soit 1 jour complet pour le montage + 1 jour pour les deux couches de peinture.

Si vous ne vous vous ressentez pas de faire cet étrier sur mesure, je vous suggère de me contacter pour vous fournir à prix intéressant, l’un des supports de sondeur fixes, orientables ou encore pods de marque Tallon, Ram Mouts ou encore Seaview, proposés par MC-Technologies.

Les Matériaux pour réaliser un support sondeur Lowrance HDS 10 sur mesure

Pour la conception des patrons

  • Du carton épais
  • Un crayon
  • Une gomme
  • Des ciseaux
  • Un réglet ou une règle
  • Votre tête et vos mains

Pour la découpe et l’ajustage des pièces de l’étrier

  • Un m² de contreplaqué marine en 10mm d’épaisseur est préférable pour réaliser un étrier bois pour sondeur HDS
  • Une scie à ruban ou une scie sauteuse
  • Une ponceuse à bande
  • Un peu de vigilance

Pour l’assemblage des pièces de l’étrier

  • Colle à bois prise rapide
  • Un pinceau fin à poils souples
  • 10 vis inox A4 tête fraisée crusiforme, diamètre 3 et longueur 20mm
  • Une perceuse
  • Un forêt à bois de diamètre 3

Pour la fabrication des poignées de fixation du sondeur

  • 2 boutons moletés avec insert en laiton OU 2 poignées bouton en plastique ou bois dense
  • Tige filetée Inox A4 de diamètre 6

Pour peindre l’étrier

  • Peinture Bois/PVC noire 3 en 1
  • 1 pinceau plat à poils courts

Pour fixer l’étrier au cockpit du bateau

  • 3 boulons Inox A4 diamètre 6
  • 6 rondelles Inox A4 diamètre 6
  • 3 écrous Nylstop Inox A4 diamètre 6
  • Forêt à bois de 8 mm
  • Forêt à bois de 6 mm

Conception et réalisation d’un support sondeur Lowrance HDS 10

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

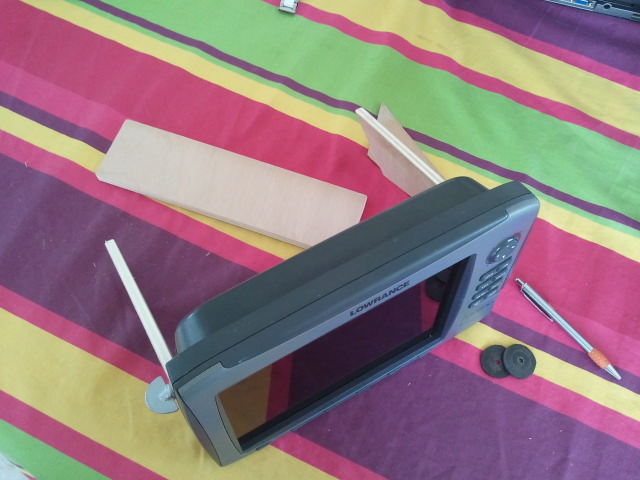

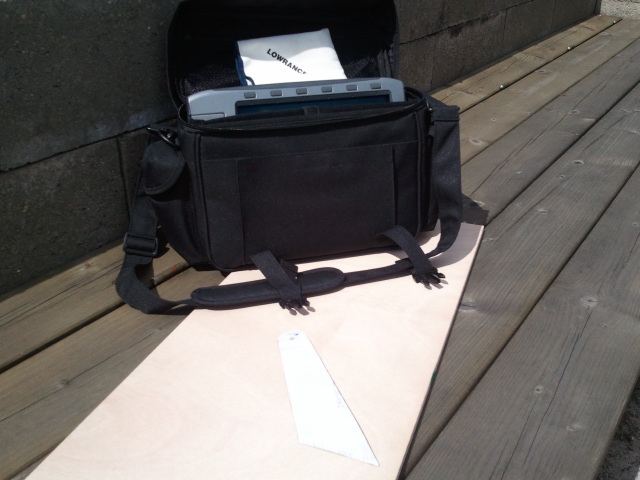

Patron en carton pour jambage étrier HDS 10 Lowrance

Etape 1: Concevoir le patron du premier jambage

Réaliser des patrons en carton pour construire le premier jambage de l’étrier.

Il faut prendre une pièce de carton de 30cm2 environ pas trop grande pour servir de patron et faire les pliages des jambages, nécessaires à la fabrication de l’étrier.

Le premier patron sert à déterminer les premières proportions et à déterminer l’angle formé entre le plat du cockpit de bateau et le pare-brise, tout en respectant le dégagement arrière du sondeur.

Une fois découpé avec une paire de ciseaux , le patron est repris comme forme de base pour refaire un second patron plus propre et pour vérifier que l’angle formé est respecté: c’est la base avant d’aller plus loin.

Etape 2 : Concevoir le patron du second jambage

Dupliquer la forme sur une autre plaque de carton pour former un deuxième jambage en carton puis reporter les formes des deux jambages sur la plaque de contreplaqué.

Etape 3 : Concevoir le patron de la base de l’étrier

Mesurer l’entraxe des trous de fixation du sondeur Lowrance HDS 10 pour déterminer la longueur de la base de l’étrier. La largeur doit correspondre à la largeur des jambages. Reporter ces dimensions sur un patron en carton et le découper.

Etape 4 : Concevoir le patron du coffrage supérieur

Le coffrage supérieur a pour fonction de rigidifier l’ensemble de l’étrier. Pour le fabriquer, il faut prévoir un patron de longueur équivalente à celle de la base de l’étrier et en ajoutant bien les 2 épaisseurs de contreplaqué des 2 jambages pour que le coffrage supérieur vienne reposer parfaitement sur les deux jambages.

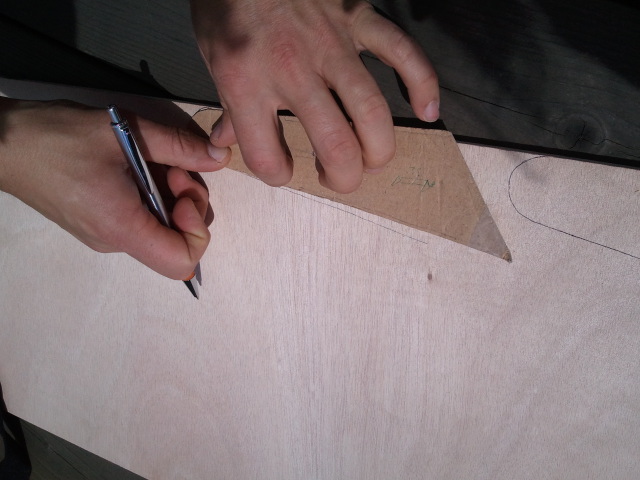

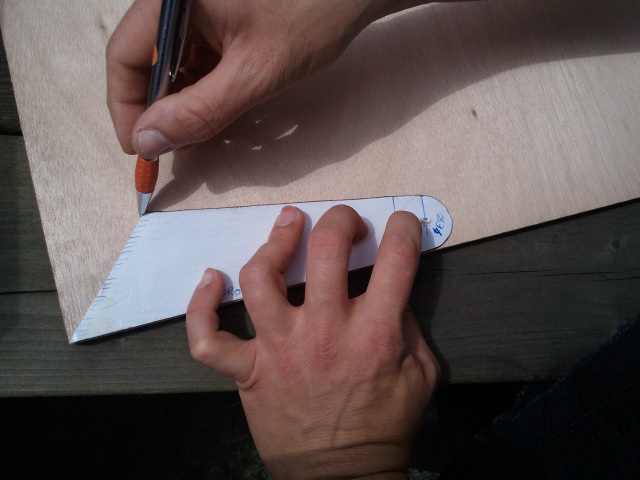

Etape 5 : Tracer, découper et ajuster des pièces de bois de l’étrier du sondeur Lowrance HDS 10

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Patron en carton pour jambage étrier HDS 10 Lowrance

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

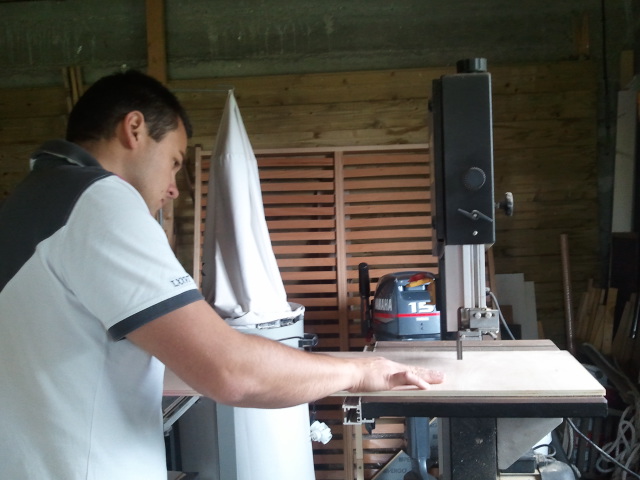

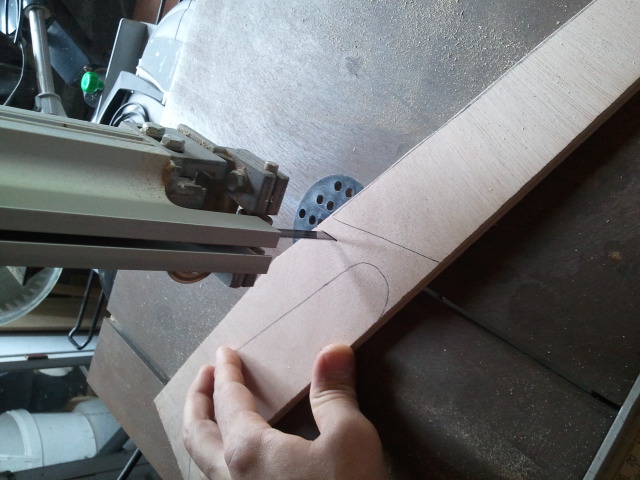

Découpe du contreplaqué pour réaliser un support HDS 10

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Découpe du contreplaqué pour réaliser un support HDS 10

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Découpe du contreplaqué pour réaliser un support HDS 10

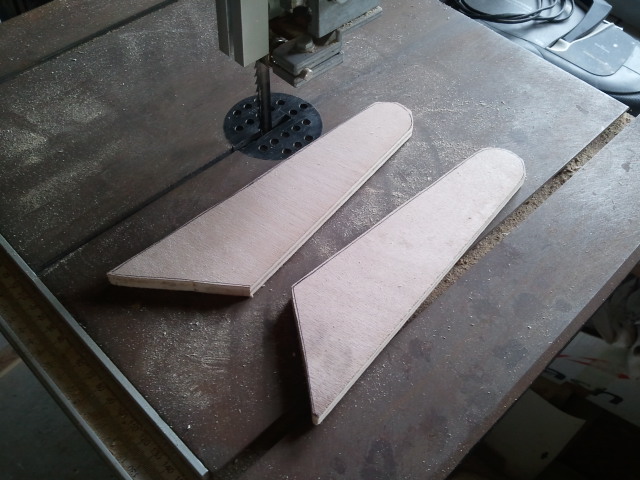

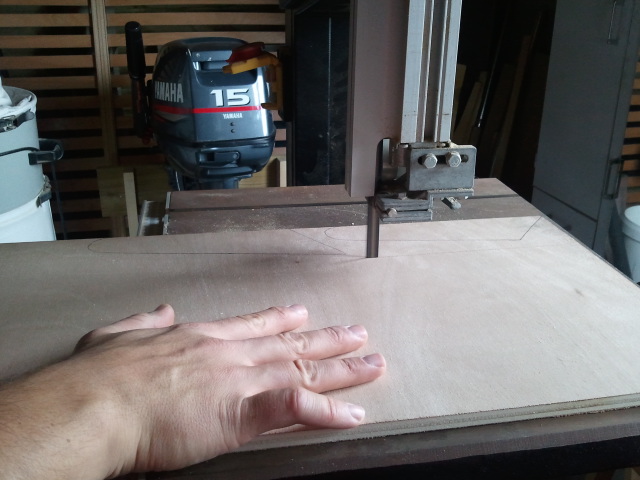

Découper les deux jambages, la base de l’étrier et le coffrage supérieur grâce aux patrons réalisés de l’étape 1 à l’étape 4.

Dans l’idéal, une scie à ruban permet un travail plus précis mais si vous n’en n’êtes pas équipée, utilisez une scie sauteuse.

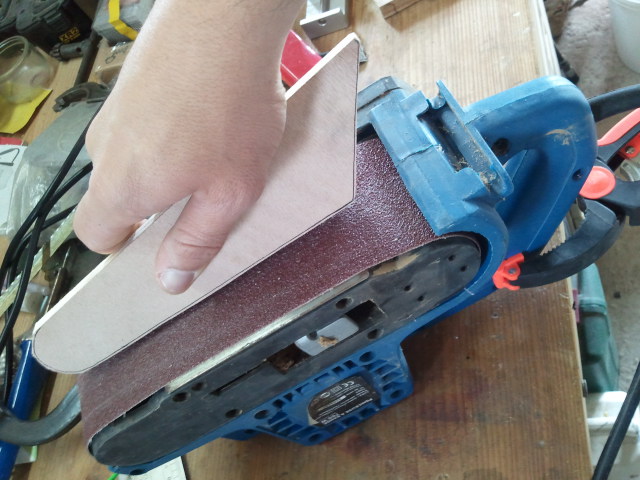

Une fois les pièces de bois découpées, procédez à un ponçage pour ajuster proprement les formes et pensez à ébavurer les arrêtes de vos pièces de bois.

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Découpe du contreplaqué pour réaliser un support HDS 10

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

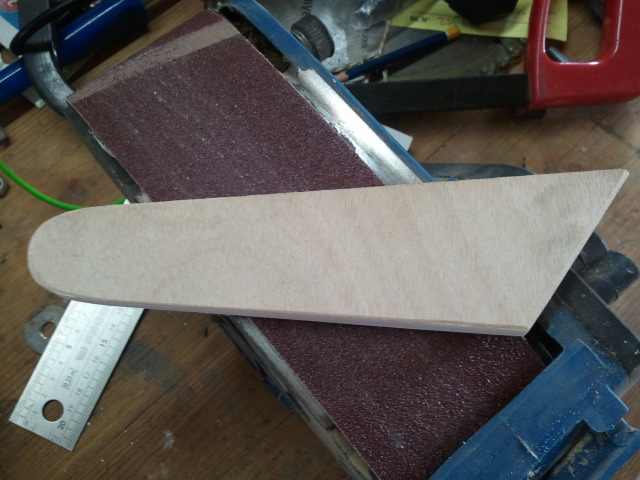

Ponçage du contreplaqué pour réaliser un support HDS 10

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Ponçage du contreplaqué pour réaliser un support HDS 10

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Assemblage des éléments pour réaliser un support HDS 10

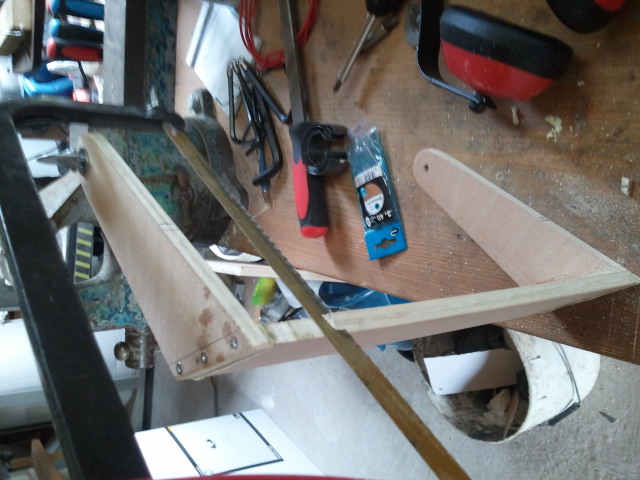

Etape 5 : Assembler les pièces de l’étrier du sondeur Lowrance HDS 10

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Assemblage des éléments pour réaliser un support HDS 10

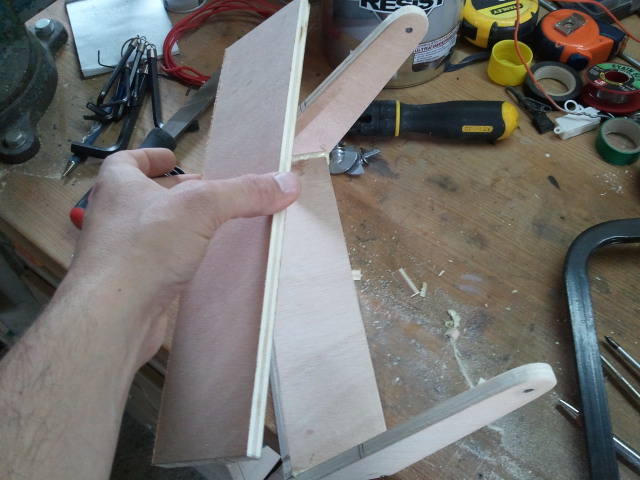

Juxtaposez le bas d’un des deux jambages à un des deux côtés de la base de l’étrier et tracez au crayon les trois points de perçage pour les vis qui viendront traverser l’épaisseur de la base de l’étrier et permettant de plaquer le jambage à la base de l’étrier.

Effectuez la même opération pour le second jambage en veillant à l’orienter dans le même sens que le premier. C’est bête de le dire mais ça va mieux en le disant !

Percez les trous en maintenant fermement chaque jambage au côté de la base de l’étrier et percez, d’un diamètre inférieur à celui des vis et veillez à bien percer les pré-trous verticalement et dans l’axe de l’épaisseur de la base de l’étrier, au risque de ressortir le forêt et donc la vis sur l’extérieur…

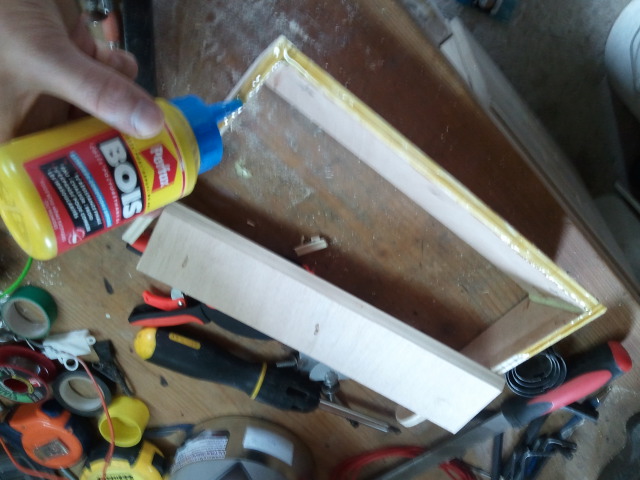

Présentez les trois vis dans chaque jambage puis encollez les deux côtés de la base de l’étrier et les zones de jambages qui viennent en appui, avec une colle à bois prise rapide. Ne réunissez pas les pièces de bois et laissez sécher la colle.

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Encolage des éléments pour réaliser un support HDS 10

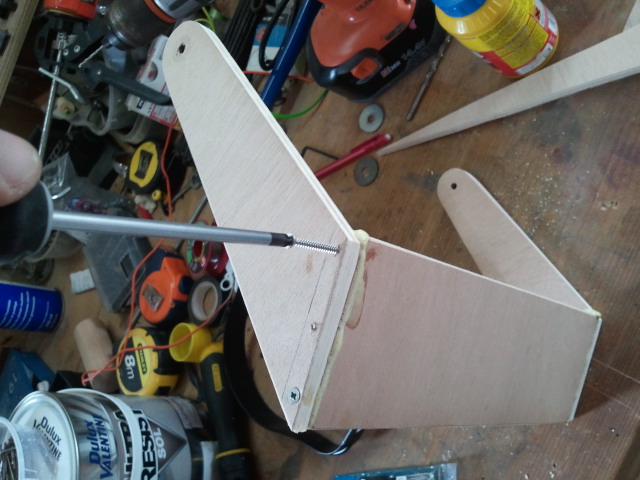

Réunissez un des deux jambages à la base de l’étrier et vissez les trois vis puis faîtes la même chose pour l’autre jambage . Pensez à essuyer l’excédent de colle qui déborde avec un chiffon en coton et de l’acétone.

Par sécurité, laissez la colle bien faire son oeuvre une petite heure.

Afin de rigidifier l’étrier pour sondeur Lowrance HDS 10, il faut réunir la pièce rectangulaire faisant office de coffrage supérieur sur le dessus des deux jambages.

Repérez au crayon les trous de perçage permettant de visser cette plaque de renfort dans l’épaisseur de chaque jambage et dans l’épaisseur de la base de l’étrier.

En position finale, pré-percez tous les trous. Retirez la plaque de coffrage supérieure et présentez toutes les vis dans tous les trous. Encollez les tranches des deux jambages et la tranche arrière de la base de l’étrier et laissez sécher la colle contact.

Assemblage des éléments pour réaliser un support HDS 10

Assemblage des éléments pour réaliser un support HDS 10

Assemblage des éléments pour réaliser un support HDS 10

Assemblage des éléments pour réaliser un support HDS 10

Assemblage des éléments pour réaliser un support HDS 10

Assemblage des éléments pour réaliser un support HDS 10

Assemblage des éléments pour réaliser un support HDS 10

Assemblage des éléments pour réaliser un support HDS 10

Ensuite présentez la plaque du coffrage supérieur à l’endroit qui a permis de pré-percer les trous et vissez toutes les vis jusqu’à ce que celle-ci viennent écraser la colle. Nettoyer l’excédent de colle avec un chiffon en coton et de l’acétone et enfin laissez durcir. Pour une plus grande esthétique, poncez l’arrête de la tranche arrière de cette plaque de coffrage supérieure, et ce sur toute la longueur.

Etape 6 : Percer les trous de fixation de l’étrier pour fixer le sondeur Lowrance HDS 10

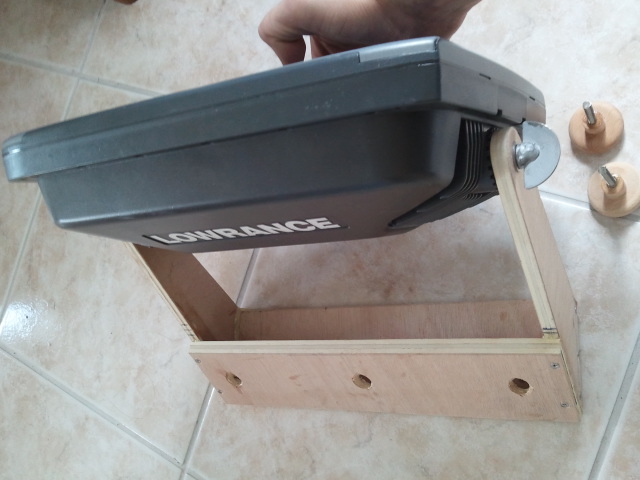

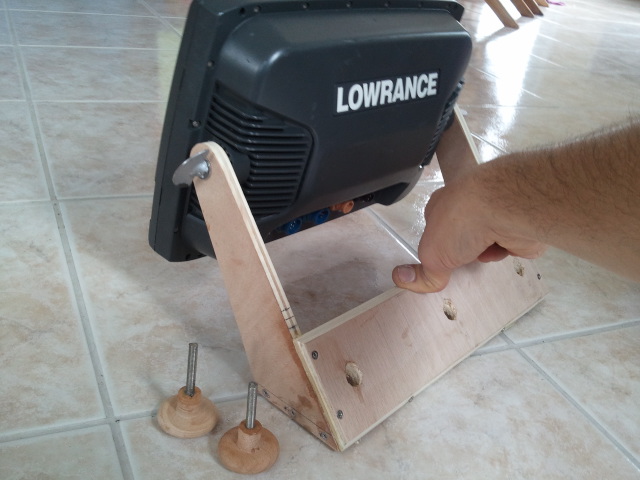

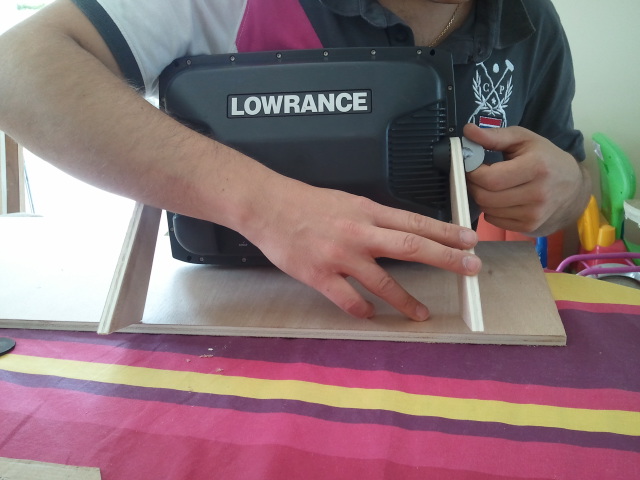

Afin de percer les trous de fixation de l’étrier au bon endroit sur chaque jambage, il faut positionner manuellement le sondeur dans l’étrier, et laisser de l’espace entre la base de l’étrier et le sondeur de sorte à conserver l’inclinaison du HDS 10 d’avant en arrière.

Tracez vos trous de repérage à l’extérieur, retirez l’unité de l’étrier et percez les deux jambages avec un forêt de diamètre 6.

Etape 7 : Concevoir des poignées de serrage pour l’étrier du sondeur Lowrance HDS 10

Fabrication des poignées boutons moletés pour un support HDS 10

Fabrication des poignées boutons moletés pour un support HDS 10

Malheureusement, il vous faudra fabriquer des poignées « boutons moletés » sur mesure car la somme des épaisseurs des deux jambages est bien supérieure à celle des deux jambages d’un étrier Lowrance en propylène. Si vous tentez de les utiliser, vous verriez que les vis de ces poignées de fixation ne déboucheraient pas de l’autre côté…

Donc pour réaliser deux poignées de serrage, il faut se munir de poignées boutons moletés en propylène noir ou en Inox si vous en trouvés. Si vous n’en trouvez pas, des boutons moletés en bois peuvent faire l’affaire si le bois est assez dense.

En général, l’insert en métal n’est pas inoxydable et de trop fort diamètre donc il faudra les remplacer.

Fixez chaque bouton moleté dans un chiffon en coton entre les mords de l’étau et percez bien verticalement et doucement l’insert en métal, avec un forêt de diamètre 6, et en veillant à ne pas dépasser la profondeur de l’insert. Retirez les copeaux métalliques et répétez ces opérations pour le deuxième bouton moleté.

Si vous trouvez des boutons moletés avec un insert en laiton de diamètre intérieur 6 et à la bonne longueur, c’est parfait ! Vous n’aurez pas à faire les étapes ci-dessus permettant de préparer ces boutons moletés.

Pour fabriquer la vis de fixation du bouton moleté permettant de fixer le sondeur à l’étrier, il vous faudra acheter une tige filtée en Inox A4 de diamètre 6.

Pour déterminer la longueur de la vis d’une poignée, il faut additionner la profondeur du bouton moleté avec la pige d’un pied à coulisse et y additionner l’épaisseur d’un jambage, celle de la rondelle Inox qui viendra servir d’appui au bouton moleté, et la profondeur de l’insert du sondeur Lowrance HDS 10.

Fixez la tige filetée dans un chiffon en coton entre les deux mords de l’étau afin de ne pas abîmer le filetage. Reportez avec précision la mesure précédente sur la tige et tracez précisément le trait de coupe puis scier la tige filetée avec une scie à métaux.

Pour fixer le bout de tige filetée dans l’insert du bouton moleté, vous pouvez le coller directement avec de la colle bi-composant Araldite et laisser durcir, sinon l’idéal est de faire un taraudage (ébaucheur, intermédiaire, finisseur). Dans ce derniers cas, il faudra percer le bouton moleté au diamètre 4 et non 6 afin de laisser de la matière pour le travail de taraudage.

Quelque soit la méthode, réalisez les mêmes opérations sur le deuxième bouton moleté.

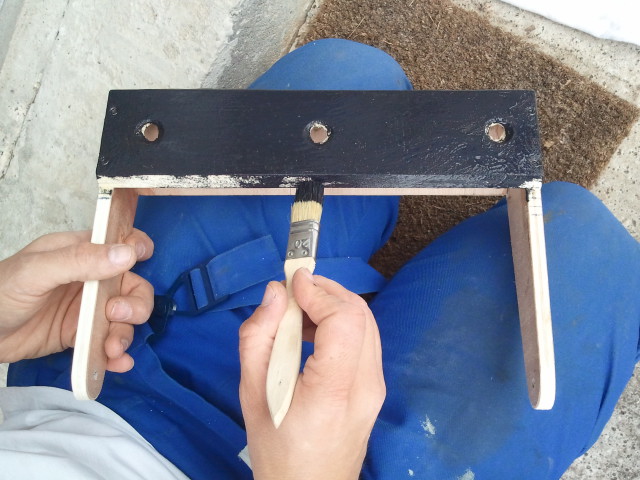

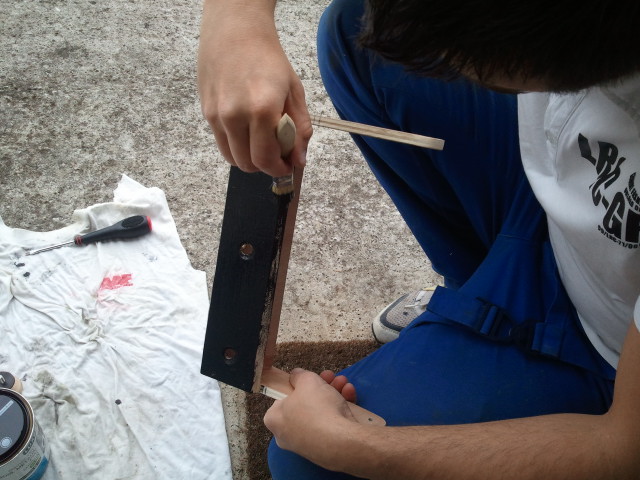

Etape 8 : Peindre les pièce des bois de l’étrier du sondeur Lowrance HDS 10

La peinture utilisée est une peinture Bois/PVC 3 en 1 achetée à Leroy-Merlin, résistante aux UV et aux sels-marins. J’ai appliqué deux couches à l’aide un pinceau plat à poils souples.

Mise en peinture d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Mise en peinture d’un étrier support de sondeur Lowrance HDS 10

Mise en peinture d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Mise en peinture d’un étrier support de sondeur Lowrance HDS 10

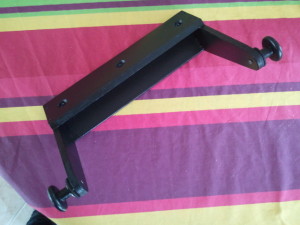

Fabrication d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Fabrication d’un étrier support de sondeur Lowrance HDS 10 – MC Technologies

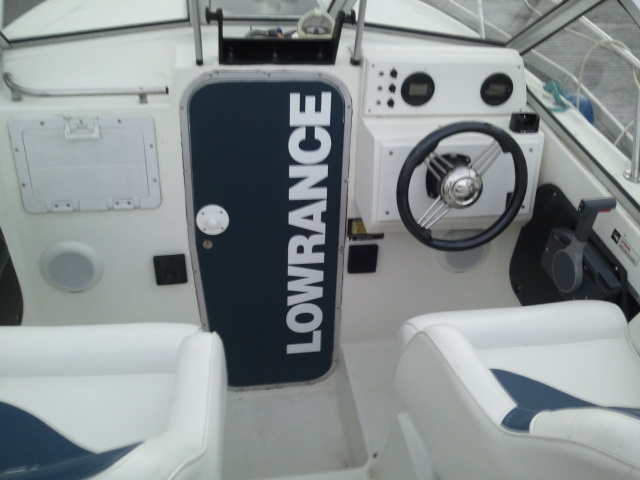

Etape 9 : Fixer l’étrier de sondeur au cockpit du bateau

L’heure est venue de voir ce que donne l’étrier de sondeur Lowrance HDS 10 sur le cockpit du bateau et le voici !

Installation d'un étrier support de sondeur Lowrance HDS 10 - MC Technologies

Installation d’un étrier support de sondeur Lowrance HDS 10

Etape 10 : Fixer votre sondeur à l’étrier et brancher le HDS 10

Admirez et soyez fier de votre réalisation personnelle !

Si vous ne vous sentez pas capable de faire cet étrier sur mesure, je vous suggère de me contacter pour vous fournir à prix intéressant, l’un des supports de sondeur, qu’il soit fixe, orientable ou encore sous forme de pod de marque Tallon, Ram Mouts ou encore Seaview (marques officielles de chez MC-Technologies).
